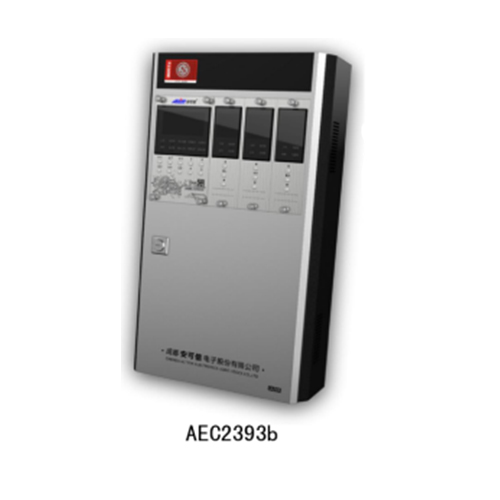

气体报警控制器 AEC2393b-气体报警控制器-「气体检测仪」气体探测器-气体报警-青岛安可信机电设备有限公司

1、技术指标

设备配置	1张主控卡、3张通道卡、1个壁挂机箱
机架外形尺寸	壁挂机箱（长×宽×高：232mm×404mm×90mm）
指标项目	主控卡	通道卡
工作电源	DC24V±6V
检测气体类型	%LEL/%VOL/ppm
量程范围	（0～100）％LEL、（0～100）％VOL、（0～9999）ppm
示值误差	±5%FS
工作方式	接入通道卡或独立工作	接入主控卡或独立工作
容量	4，可接3个通道卡，主控卡本身可接入1组（4～20）mA标准电流信号	一张通道卡接1只4～20mA变送器
功耗	3W	1W/通道卡
输入信号	经通道卡或本地接入（4～20）mA标准电流信号或无源开关量信号	4～20mA标准电流信号或无源开关量信号
输出信号	1、RS-485总线通讯信号（标准MODBUS协议）； 2、3组继电器信号（继电器1，继电器2，继电器3），触点容量：AC250V/10A或DC30V/10A	一张通道卡能输出： 3组继电器信号（高限报警、低限报警、故障），触点容量：AC250V/10A或DC30V/10A
使用环境	温度0℃～+40℃，相对湿度≤93%，大气压86kPa～106kPa
报警方式	声音及LED光报警	LED光报警
显示方式	LCD液晶汉显	LCD段码液晶显示
整机重量	约4 kg（不含备电）
开关电源	AC176V～AC264V（50Hz±0.5Hz），欠压检测点170V±10V，主电最大工作电流：1A
外置备用电源	DC12V /1.3Ah×2 铅酸蓄电池
安装方式	壁挂机安装方式

注：系统输入信号默认为（4～20）mA标准信号；当输入信号为无源开关量信号时，默认为无源常开信号，如为无源常闭信号，需于订货时注明；

　　主要特点

　　·三线制信号传输，壁挂机箱，抗RFI/EMI干扰；

　　·外型美观轻便，能够支持多台设备进行拼接壁挂；通过更换主电源模块可实现一个主控卡接入14只变送器的扩展；

　　·主控卡与通道卡具有分别设置、同步显示功能。其中主控卡为大屏幕液晶汉显，中文菜单操作，显示和操作更加方便快捷；

　　·通道卡能独立工作，独立菜单操作，可避免因主控卡失效或其他通道卡故障而影响本通道对现场气体的监测；

　　·通道卡的多类型输出，便于联动现场外控设备，配套RS485通讯功能，采用标准MODBUS通讯协议，可实现与上位机（如DCS/PLC/EDS/RTU等）通讯；

　　·通道卡可接收（4～20）mA信号或开关量信号输入，可配接可燃气体探测器、有毒有害气体探测器、氧气探测器、火焰、烟感/温感探测器、手动报警按钮等多种设备；

　　·组网能力强，各通道均可带HART通讯模块；

　　·可保存并查询最近999次报警记录、故障记录及100次开关机记录，且信息掉电不丢失。
